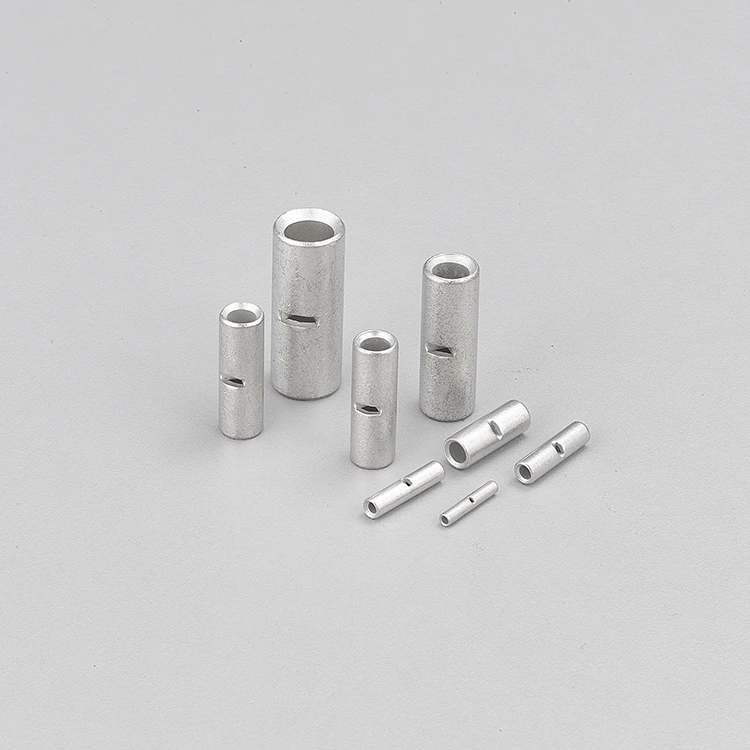

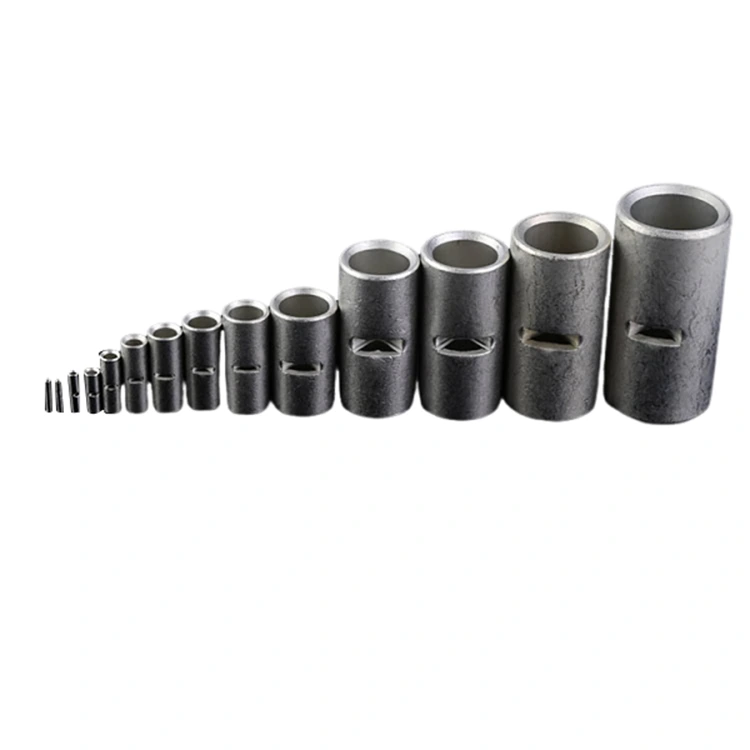

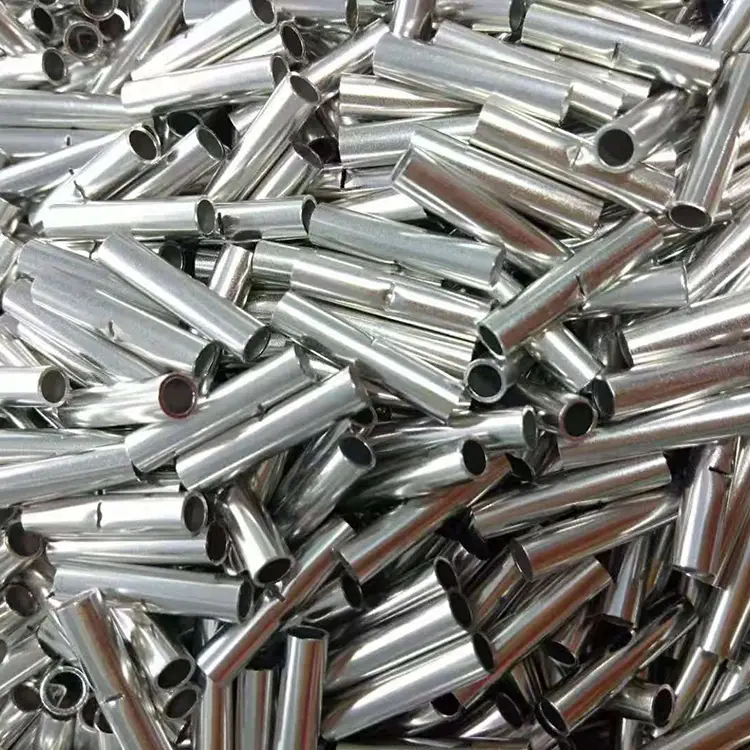

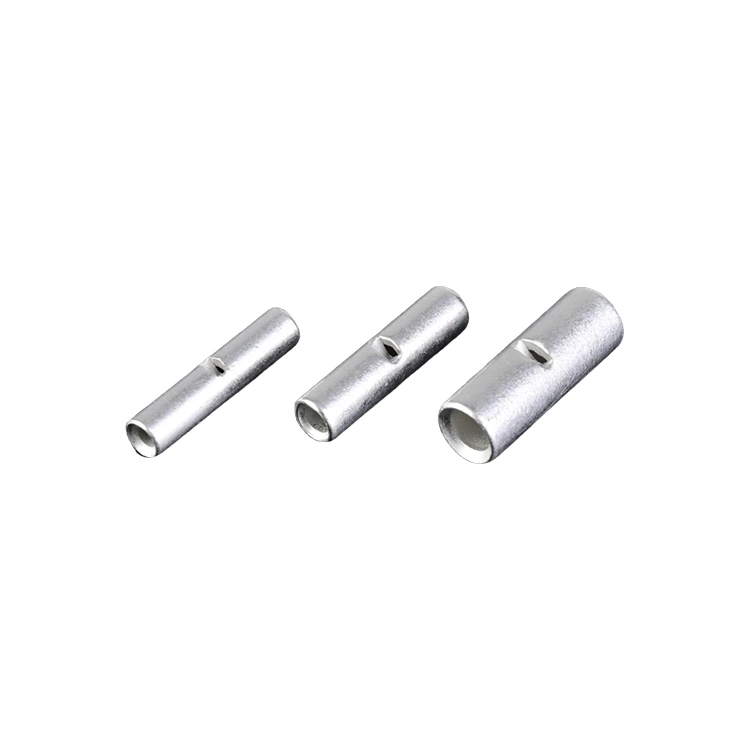

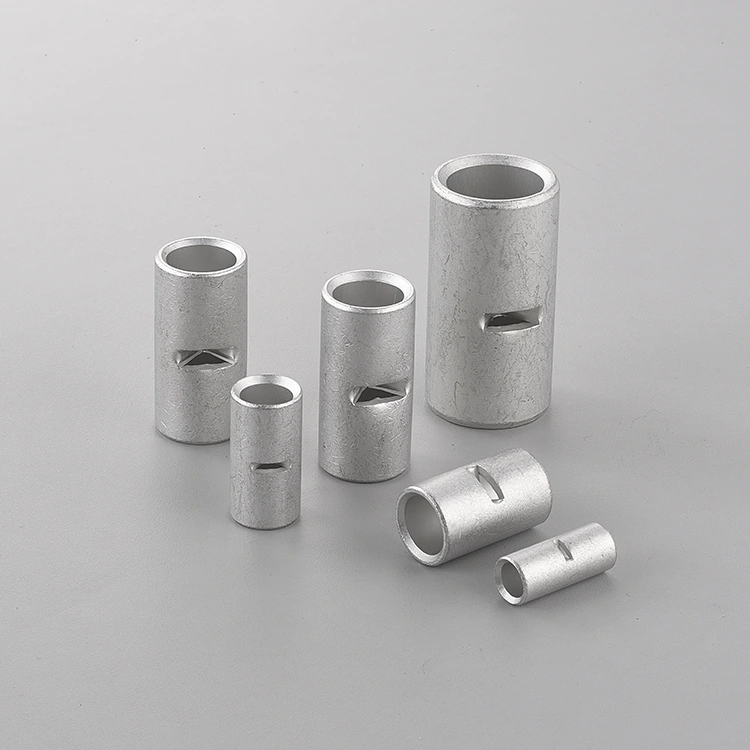

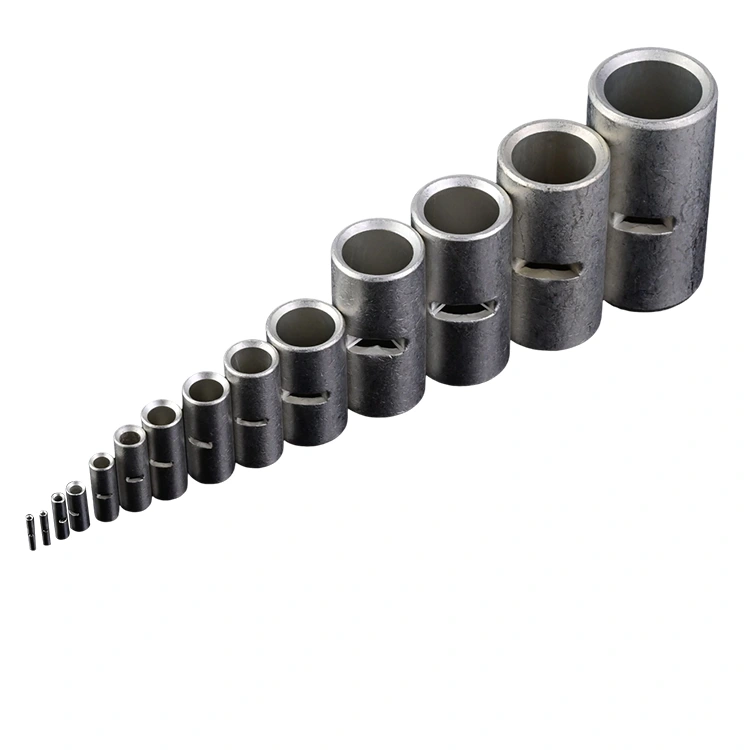

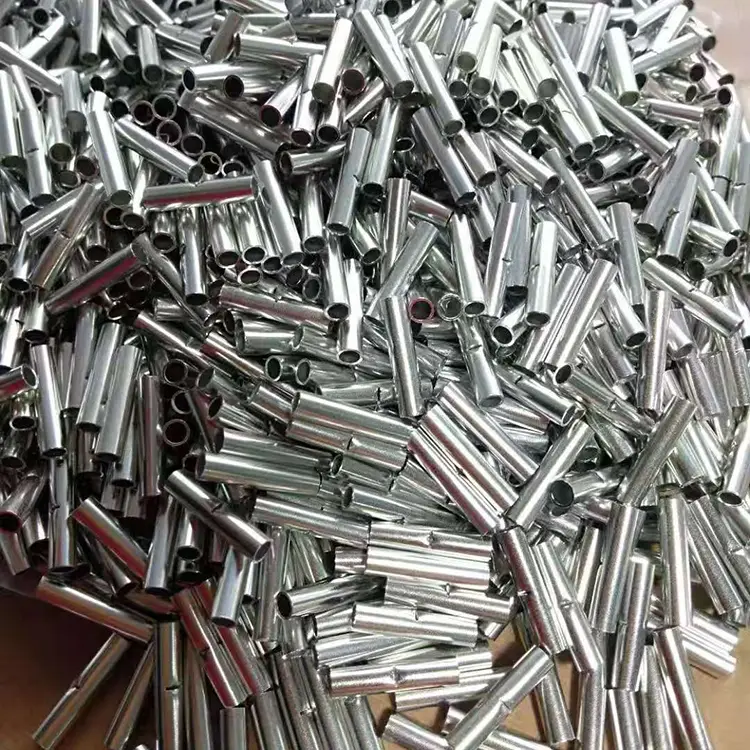

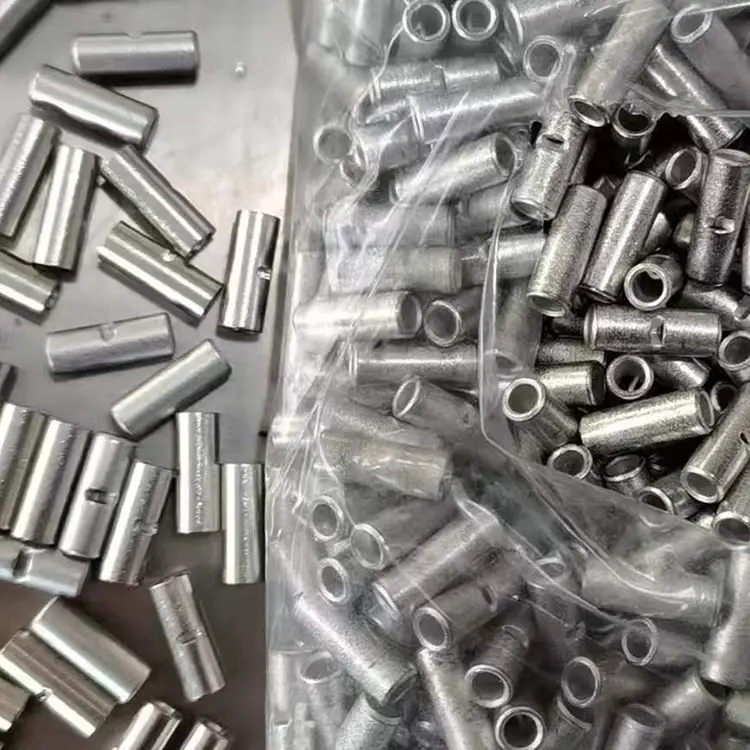

Tinattu kupari Butt Splice

Ammattimaisena kiinalaisena valmistajana Zenko haluaa tarjota sinulle huippuluokan tinattua kuparitappiliitosta, jonka päät ovat kaksinkertaiset. Nämä kaksoiskiistetyt päät on suunniteltu helpottamaan johtimen sisäänvientiä ja vähentämään lankasäikeiden häiriöitä kokoonpanon aikana. Holkki voidaan valmistaa eri mitoilla, kovuusalueilla ja pinnoitepaksuuksilla vastaamaan langan kokoa ja puristusvaatimuksia.

Tuotannon johdonmukaisuuden vuoksi valmistusprosessi sisältää tyhjiöhehkutuksen, ultraäänipuhdistuksen, mittatarkastuksen ja CCD:n visuaalisen tarkastuksen, ja spesifikaatioita ohjataan asiakkaan sovelluksen ja tuotevaatimusten mukaan.

Tuotteen edut

2,5 μm tinattu pinta

Tarjoaa määritellyn suojaavan tinakerroksen kuparipinnalle ja tukee hapettumisenkestävyyttä tietyissä olosuhteissa.

OFC kuparirakenne

Tarjoaa johtavan pohjan, jota tarvitaan sähköjohtoliitäntöihin ja mahdollistaa samalla hallitun mekaanisen muodonmuutoksen puristamisen aikana.

Kaksoisviistetty muotoilu

Helpottaa johtimien kiinnittämistä ja auttaa vähentämään häiriöitä langan säikeiden kanssa asennuksen aikana.

Ohjattu hehkutus

Auttaa luomaan tasaisen kuparin kovuuden ennakoitavamman puristusmuodon saavuttamiseksi.

Tekniset tiedot

Tekninen suunnittelu

Kaksiviistoiset päät

Viistetyt aukot tarjoavat tasaisemman sisääntulon johtimille sisäänviennin aikana. Tämä auttaa vähentämään terävien holkkien reunojen ja yksittäisten lankasäikeiden välistä kosketusta, varsinkin kun liitosta käytetään hienosäikeisten johtimien kanssa.

Geometria voi myös tukea nopeampaa manuaalista tai automaattista langan sisäänvientiä ja johdonmukaisempaa asemointia ennen puristamista.

Tinattu kuparirakenne

Kupariholkki muodostaa johtavan reitin yhdistettyjen johtimien välillä. Tinapinta auttaa suojaamaan kuparia hapettumiselta ja kosteudelta ja tarjoaa samalla sopivan pinnan sähköliitännälle.

Vähintään 2,5 μm tinauksen paksuus voidaan määrittää vaaditun tuotekokoonpanon mukaan.

Hallittu hihan kovuus

Kupariholkin mekaaniset ominaisuudet vaikuttavat siihen, miten piippu muotoutuu puristuksen aikana. Hallittu kovuusalue auttaa varmistamaan ennustettavamman muodonmuutoksen määritellyissä puristusolosuhteissa.

Räätälöityjen tuotteiden kovuutta voidaan säätää lankarakenteen, johtimen koon ja puristustyökalujen vaatimusten mukaan

Sovellusskenaariot

Tinattu kupari-butt Splice soveltuu lanka- ja johtosarjakokoonpanosovelluksiin, joissa vaaditaan jatkuvaa puristusta, sähkönjohtavuutta ja pinnan suojausta.

Sähköajoneuvot (EV)

Käytetään soveltuviin johto- ja johtosarjakokoonpanoihin, mukaan lukien invertteri, moottoriohjain ja sisäänrakennettu laturiliitännät.

Aurinkosähkö ja energian varastointi

Soveltuu johdotussovelluksiin PV-laitteissa, energian varastointijärjestelmissä, invertterikaapeissa ja akkutelinekokoonpanoissa.

Teolliset ohjaus- ja VFD-järjestelmät

Suunniteltu kytkentäkaappien, VFD-laitteiden, teollisuuskoneiden ja sähköisten ohjausjärjestelmien sisäisiin johtoihin.

Latausinfrastruktuuri

Voidaan räätälöidä latauslaitteiden kaapeli- ja johtosarjaliitäntöihin johtimen koon, virtavaatimusten ja puristusspesifikaatioiden mukaan.

Miten tuote valmistetaan?

Kuparin muodostus

OFC-kuparimateriaali muotoillaan vaadittuun holkkigeometriaan määritellyn sisähalkaisijan, ulkohalkaisijan, seinämän paksuuden ja pituuden mukaan.

Tarkkuusleikkaus ja viisto

Hihat on leikattu tarkasti vaadittuihin mittoihin, minkä jälkeen kaksoispäiden viiste ohjaa aukon geometriaa ja helpottaa johtimen sisäänvientiä.

Tyhjiöhehkutus

Kylmätyöstö voi muuttaa kuparin sisäistä rakennetta ja kovuutta. Tyhjiöhehkutusta käytetään vähentämään sisäistä jännitystä ja määrittämään vaadittu materiaalin kovuus ennen myöhempää käsittelyä.

Hehkutuslämpötilaa ja pitoolosuhteita voidaan säätää tavoitekovuusalueen mukaan.

Ultraäänipuhdistus

Muotoilun ja koneistuksen jälkeen hihat puhdistetaan ultraäänellä prosessijäämien, kuten öljyn ja hienojen metallihiukkasten, poistamiseksi.

Monivaiheinen puhdistusprosessi voi sisältää:

Alkalipuhdistus → Vesihuuhtelu → Pintakäsittely → Kuumailmakuivaus

Puhdistusprosessi valmistelee kuparipinnan myöhempää pinnoitusta varten ja auttaa ylläpitämään tasaisen pinnan puhtauden.

Sähkö-tinapinnoitus

Puhdistetut kupariholkit on sähkötinattu määritellyn pinnan viimeistelyn ja pinnoitteen paksuuden saavuttamiseksi. Vakiokokoonpano tarjoaa vähintään 2,5 μm tinakerroksen, ja paksumpi pinnoite on saatavana räätälöityjä vaatimuksia varten.

Laadunvalvonta ja tarkastus

Mittatarkastus

Kriittisten mittojen tarkistamiseen käytetään erityisiä mittareita ja mittalaitteita, mukaan lukien:

· Sisähalkaisija

· Ulkohalkaisija

· Kokonaispituus

· Seinän paksuus

· Viisteen mitat

Nämä mitat auttavat varmistamaan yhteensopivuuden tiettyjen lankakokojen ja puristustyökalujen kanssa.

Kovuuden tarkastus

Hehkutettujen kupariholkkien kovuus voidaan tarkistaa määritettyyn kovuusalueeseen, jotta tuotantoerien välinen yhtenäisyys säilyy.

Pinnoitteen tarkastus

Tinauksen paksuus ja pinnan kunto voidaan tarkastaa soveltuvien tuoteerittelyjen mukaisesti.

Tarkastuskohteita voivat olla:

· pinnoitteen paksuus

· Pinnanpeitto

· Naarmut

· Värimuutoksia

· Kuoriutuminen tai näkyviä pintavirheitä

CCD:n visuaalinen tarkastus

CCD-näköjärjestelmiä voidaan käyttää tuotannon osien automaattiseen tarkastamiseen visuaalisten ja mittavirheiden varalta, mukaan lukien:

· Viisteen epäsymmetria

· Purseet

· Pinnan naarmut

· Muodonmuutos

· Vieras aine

· Näkyviä pinnoitusvirheitä

Mekaaninen ja sähköinen testaus

Jos tuotespesifikaatio sitä vaatii, valmiit jatkokset voidaan arvioida:

· Vetovoima

· Kosketusvastus

· Puristusteho

· Lämpötilan nousun suorituskyky

FAQ

1. Mihin tinattua kupariliitosta käytetään?

Sitä käytetään yhdistämään kaksi johtoa päästä päähän puristamalla, yleensä sähköajoneuvojen, inverttereiden, energian varastoinnin, ohjauskaappien ja teollisuusjohdotussovelluksissa.

2. Miksi kupariliitos on tinattu?

Tinapinnoitus auttaa suojaamaan kuparipintaa hapettumiselta ja kosteudelta samalla kun se tarjoaa sopivan johtavan liitospinnan. Vakiopinnoitteen paksuus on ≥2,5 μm.

3. Mitä hyötyä on kaksoisviisteestä?

Viistetyt päät ohjaavat vaijeria tasaisesti holkkiin, mikä auttaa vähentämään säikeen vaurioita ja parantamaan puristustehoa.

4. Miksi tyhjiöhehkutusta käytetään?

Tyhjiöhehkutus auttaa hallitsemaan kuparin kovuutta ja lievittämään sisäistä jännitystä, mikä tukee johdonmukaisempaa muodonmuutosta puristuksen aikana.

5. Voidaanko tuotetta mukauttaa?

Kyllä. Mitat, kovuus, tinauksen paksuus, merkinnät ja pakkaus voidaan räätälöidä langan koon, työkalujen ja käyttövaatimusten mukaan.
