Voiko punakuparinen kapillaariputki optimoida LVI-, lääkintä- ja LVI-järjestelmien suorituskykyä?
Thepunainen kupari kapillaariputkion nykyaikaisen nesteenhallinnan kulmakivi, mutta sen koko potentiaali jää usein aliarvostettua. OptimoinnistaLVI-tehokkuusja varmistaminenlääketieteellisen kaasun turvallisuusLVI-asennuskustannusten vähentämiseksi erittelemme kriittiset parametrit – puhtaus, lämpötila, halkaisija ja kokoonpano. Alan standardien ja suorituskykytietojen tukemana artikkelissa insinöörit, urakoitsijat ja hankintaasiantuntijat voivat tehdä tietoisia päätöksiä. Käsittelemme myös yleisimmät tekniset kysymykset ja tarjoamme selkeän polun hankintaanräätälöityjä, erittäin luotettavia ratkaisuja.
Sisällysluettelo
- 1. Mikä määrittelee punakuparisen kapillaariputken?
- 2. LVI&R: The Heart of Thermal Management
- 3. Medical & Precision Gas Systems
- 4. Putkityöt, kaasun jakelu ja muut
- 5. Kriittiset valintaparametrit
- 6. Suorituskykytiedot: Kokoonpano ja pituustehosteet
- 7. Usein kysytyt kysymykset (FAQ)
- 8. Johtopäätös ja kuinka Zenko voi tukea projektiasi

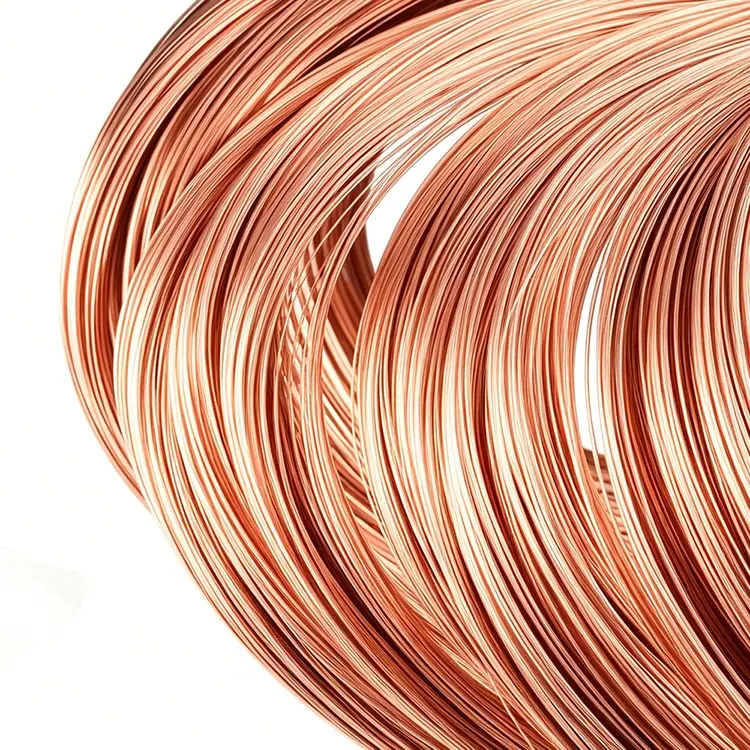

1. Mikä määrittelee punakuparisen kapillaariputken?
Sen ytimessä apunainen kupari kapillaariputkion saumaton, halkaisijaltaan pieni putki, joka on valmistettu erittäin puhtaasta kuparista (yleensä ≥ 99,90 % kuparia). Sen erottuva punertavan violetti väri on puhtaan kuparin tunnusmerkki, mikä erottaa sen messingistä tai pronssista, jotka sisältävät merkittäviä seosaineita. Nimitys "kapillaari" viittaa sen pieneen sisähalkaisijaan, joka luo merkittävän virtausvastuksen - ominaisuutta, jota hyödynnetään nerokkaastikylmäaineen paisuntalaitteetja tarkka nesteenmittaus.
Valmistusprosessi, jota johtavat valmistajat harjoittavat, kutenZenko, sisältää jatkuvan valun, valssauksen ja tarkkuusvedon. Tämä takaa mittatarkkuuden lisäksi tasaisen sisäpinnan, mikä on ratkaisevan tärkeää painehäviön ja kontaminaatioriskin minimoimiseksi. Materiaalin korkea lämmön- ja sähkönjohtavuus yhdistettynä luonnolliseenantimikrobisia ominaisuuksiaja erinomainen korroosionkestävyys, joten se on materiaalin valinta useilla kriittisillä teollisuudenaloilla.
2. LVI&R: The Heart of Thermal Management
Lämmityksen, ilmanvaihdon, ilmastoinnin ja jäähdytyksen (HVAC&R) maailmassa punainen kuparikapillaariputki on paljon enemmän kuin pelkkä liitin. Se toimii atarkka laajennuslaitejoka säätelee kylmäaineen virtausta lauhduttimesta höyrystimeen. Painehäviö putken yli on hienosäädetty sen pituuden ja sisähalkaisijan mukaan, mikä vaikuttaa suoraan järjestelmän suorituskykykertoimeen (COP).
Tärkeimmät edut LVI:ssä:
- Poikkeuksellinen lämmönjohtavuus:Puhdas kupari (usein C11000 tai C12200) tarjoaa lämmönjohtavuuden noin 380–400 W/m·K, mikä mahdollistaa nopean lämmönvaihdon höyrystimen ja lauhdutinpattereissa.
- Korroosionkestävyys:Kupari kestää aggressiivisia kylmäaineita ja käyttöympäristöjä sekä asuin- että kaupallisissa järjestelmissä. Se on yhteensopiva useimpien nykyaikaisten kylmäaineiden kanssa, mukaan lukien hiilivedyt (oikealla käsittelyllä), vaikka ammoniakkijärjestelmät vaativatkin vaihtoehtoisia materiaaleja.
- Kelan muodon tehokkuus:Kapillaariputkien toimittaminen keloina (ei suorina pituuksina) vähentää juotettujen liitosten määrää, mikä vähentää merkittävästi vuotoriskiä ja nopeuttaa asennusta.Zenkotarjoaa jatkuvia kelojen pituuksia 15 kg:n vähittäismyyntipakkauksista 500 kg:n teollisuuskeloihin.
Johtavat standardit, kutenASTM B280jaEN 12735säätelevät ACR (Air Conditioning and Refrigeration) -kenttäpalveluissa käytettyjen kupariputkien laatua ja mittoja, mikä takaa luotettavan suorituskyvyn maailmanlaajuisesti.
3. Medical & Precision Gas Systems
Punaisen kuparin käyttö lääketieteellisissä kaasujärjestelmissä on osoitus sen ainutlaatuisesta turvallisuuden ja suorituskyvyn yhdistelmästä. Kupari on luontaistabiostaattiset ja antimikrobiset ominaisuudettekevät siitä ihanteellisen materiaalin lääketieteellisten kaasujen, kuten hapen, dityppioksidin ja lääketieteellisen ilman, kuljettamiseen, missä hygienia ja puhtaus ovat ensiarvoisen tärkeitä.
Miksi lääketieteen insinöörit ja laitosjohtajat valitsevat punaisen kuparisen kapillaariputken:
- Tiukkojen standardien noudattaminen:Lääketieteellinen kaasukupariputki on valmistettu täyttämään ASTM B819 ja sen on täytettävä turvallisuusmääräykset, kutenNFPA 99 (Health Care Facilities Code)ja HTM 02-01 Isossa-Britanniassa. Nämä standardit edellyttävät erityisiä puhdistus-, korkki- ja pakkausprotokollia sen varmistamiseksi, että putki on "happihuoltoon".
- Kirkas hehkutettu viimeistely:Saniteettisovelluksissa kirkkaan hehkutettu (puhdas ja oksiditon) sisäpinta on välttämätön. Tämä estää hiukkaskontaminaation ja varmistaa kaasun puhtauden säilymisen.Zenkotarjoaa kupariputket, joissa on puhdas sisäpinta, painetestattu ja jäljitettävissä täydellisen laadunvarmistuksen varmistamiseksi.
- Mikroporaus ja kapillaarivaihtoehdot:Tarkkuusinstrumentteihin ja laboratoriolaitteisiin on saatavana erittäin pieniä halkaisijoita, joiden seinämäpaksuus on jopa 0,3 mm.
4. Putkityöt, kaasun jakelu ja muut
Erikoisjärjestelmien lisäksi punaiset kupariset kapillaariputket ja niiden halkaisijaltaan suuremmat vastineet ovat nykyaikaisen putkiston ja kaasunjakelun selkäranka. Niiden kestävyys ja korroosionkestävyys juomavedestä ja tavallisista kaasuista, kuten nestekaasusta, tekevät niistä urakoitsijoiden suosiman valinnan.
Sovellukset sisältävät:
- Juomavesihuolto:Kupari ei heikennä veden laatua ja sillä on pitkä käyttöikä, mikä käytännössä eliminoi ylläpitokustannukset. Se on saatavillaTyyppi K (paksuin seinä), tyyppi L ja tyyppi Mseinämän paksuusluokat, joiden avulla insinöörit voivat valita sovellukselle sopivan paineluokituksen.
- Maakaasu- ja nestekaasujärjestelmät:Punaista kuparia käytetään laajasti kaasun jakeluun monilla globaaleilla markkinoilla. On tärkeää käyttää sopivia liittimiä (juotettuja tai soihdutettuja) ja noudattaa paikallisia määräyksiä. Yhdysvalloissa L- tai ACR-putkia käytetään usein nestekaasulle ja maakaasulle.
- Aurinko- ja uusiutuvat energiajärjestelmät:Kuparin korkea lämmönjohtavuus tekee siitä ihanteellisen materiaalin aurinkolämpökeräilijöihin ja lämpöpumppujärjestelmiin.
Zenkotukee maailmanlaajuisia urakoitsijoita, joilla on laaja valikoima lämpötiloja (pehmeä, puolikova, kova), jotka sopivat erilaisiin taivutusvaatimuksiin, sekä räätälöityjä pakkauksia tehokkaan logistiikan takaamiseksi.
5. Kriittiset valintaparametrit: halkaisija, lämpötila ja puhtaus
Oikean punakuparisen kapillaariputken valinta on tekninen päätös, joka vaikuttaa järjestelmän tehokkuuteen, turvallisuuteen ja pitkäikäisyyteen. Seuraavassa taulukossa on yhteenveto tärkeimmistä parametreista:
| Parametri | Tyypillinen alue / vaihtoehdot | Vaikutus suorituskykyyn |
|---|---|---|
| Kuparin puhtaus | ≥99,90 % (esim. C11000, C12200, T2) | Korkea puhtaus takaa maksimaalisen lämmön- ja sähkönjohtavuuden sekä optimaalisen korroosionkestävyyden. |
| Ulkohalkaisija (OD) | From~1,6 mmjopa 19,05 mm (3/4") kapillaarille | Ulkohalkaisija ja seinämän paksuus yhdessä määrittävät sisähalkaisijan, joka ohjaa suoraan kylmäaineen virtausnopeutta ja painehäviötä. |
| Seinän paksuus | Alas0,3 mmmikro-pora; Tyypit K/L/M putkistoihin | Paksummat seinät tarjoavat korkeammat paineluokat, mutta vähentävät sisäistä tilavuutta. Tärkeä järjestelmän suunnittelupaineen kannalta. |
| Temper / kovuus | Pehmeä (hehkutettu), puolikova, kova | Pehmeä putki on erittäin joustava taivutettavaksi keloissa; Kova putki on vahvempi suorissa juoksuissa. Valinta vaikuttaa asennustapoihin. |
| Kokoonpano | Suora, kierre, käärme | Kierrekonfiguraatioita (kierre, serpentiini) käytetään säästämään tilaa ja lisäämään virtausrajoitusta kompaktissa muodossa. |
6. Suorituskykytiedot: Pituuden ja kokoonpanon vaikutus
Kokeellinen tutkimus kapillaariputkien suorituskyvystä höyrykompressiojäähdytysjärjestelmässä tarjoaa oivallista tietoa siitä, kuinka pituus ja kokoonpano vaikuttavat tehokkuuteen. Tutkimus, jonka sisähalkaisija pysyi vakiona (0,036 tuumaa), korostaa kriittisiä kompromisseja:
| Kapillaariputken kokoonpano | Pituus (jalkaa) | Massavirtausnopeus (kg/min) | Jäähdytysvaikutus (kJ/kg) | COP (kuormituksessa) |
|---|---|---|---|---|
| Suora kierretty | 3 | ≈ 1,257 | ≈ 167 | 16.7 |
| Serpentiini kierretty | 3 | ≈ 1,246 | ≈ 168,5 | ~17.7 |
| Helical Coiled | 3 | ≈ 1,235 | ≈ 170 | 18.89 |
Avaimen nouto:Samalla pituudella ja halkaisijalla,kierukkamainen kokoonpanotuottaakorkein jäähdytysteho ja COP, vaikkakin hieman pienemmällä massavirtauksella kuin suorassa putkessa. Tämä osoittaa, että sovelluksissa, joissa tila ja tehokkuus ovat ensiarvoisen tärkeitä, kierretty rakenne tarjoaa konkreettisen suorituskyvyn edun. Sitä vastoin suorat kokoonpanot tarjoavat suuremman massavirtauksen. Nämä tiedot korostavat putken geometrian räätälöinnin tärkeyttä järjestelmän erityisvaatimusten mukaan.
7. Usein kysytyt kysymykset (FAQ)
1. Millä teollisuudenaloilla käytetään yleisimmin punakuparisia kapillaariputkia?
Niitä käytetään pääasiassaLVI- ja jäähdytysjärjestelmät(laajennuslaitteina),lääketieteelliset kaasujärjestelmät(happi, lääketieteellinen ilma) japutkityöt ja kaasunjakelu. Niiden korkea lämmönjohtavuus, korroosionkestävyys ja antimikrobiset ominaisuudet tekevät niistä monipuolisia.
2. Mitkä kansainväliset standardit koskevat näitä putkia?
Keskeisiä standardeja ovat mmASTM B280(ACR-sovellukset),ASTM B88(putkityöt),EN 12735(Eurooppalainen ACR) jaASTM B819(lääkekaasu). Monet valmistajat, mukaan lukienZenko, noudattaa myös JIS H3300:aa ja muita alueellisia standardeja maailmanlaajuisen hyväksynnän varmistamiseksi.
3. Voinko saada mukautettuja mittoja ja pakkauksia?
Kyllä, hyvämaineiset valmistajat pitävätZenkotarjotaOEM/ODM-räätälöintihalkaisijalle, seinämän paksuudelle, kelan pituudelle, temperille ja erikoispakkauksille. Tämä sisältää vaihtoehdot kuivatuille ja typellä täytetyille putkille hapettumisen estämiseksi varastoinnin aikana.
4. Miksi valita kierukkamainen kapillaariputki suorien pituuksien sijaan?
Kelan muotovähentää merkittävästi nivelten määräätarvitaan järjestelmässä, mikä vähentää mahdollisia vuotokohtia ja parantaa paikan päällä tapahtuvan asennuksen joustavuutta ja tehokkuutta. Tämä on erityisen arvokasta suurissa projekteissa.
8. Johtopäätös ja kuinka Zenko voi tukea projektiasi
Punainen kuparinen kapillaariputki on materiaalien optimoinnin mestariluokka – tuote, jossa puhtaus, tarkkuus ja geometria yhdistyvät ratkaisemaan kriittisiä nesteenhallintahaasteita. Suunnitteletpa sitten tehokasta jäähdytintä, turvallista ja steriiliä lääkekaasuverkkoa tai kestävää putkistojärjestelmää, oikean kapillaariputken valinta on päätös, jolla on pitkän aikavälin suorituskykyä ja luotettavuutta koskevia vaikutuksia.
Tarjonnasta korkean puhtausasteen≥ 99,90 %A-luokan katodikupari tiukkaan laadunvalvontaan, joka sisältää painetestauksen ja puhtaan sisäpinnan käsittelyn,Zenkoon johtava kiinalainen valmistaja, joka on sitoutunut maailmanlaajuisiin laatustandardeihin (ASTM, EN, JIS). Tarjoamme:
- Täysi jäljitettävyys:Täydellinen dokumentaatio tehtaalta toimitukseen.
- Räätälöidyt ratkaisut:Räätälöidyt mitat, lämpötilat ja pakkaukset OEM/ODM-tarpeisiisi.
- Globaali logistiikka:Vakaa toimitus- ja vientituki urakoitsijoille, jakelijoille ja teollisille kumppaneille.
Oletko valmis optimoimaan järjestelmäsi?
Tarvitsetpa sitten näytteen testausta varten, mukautetun tarjouksen tai teknisen konsultoinnin, tiimimme on valmiina auttamaan.
Ota yhteyttätänään keskustellaksesi projektisi vaatimuksista ja kokea Zenkon edut laadussa ja palvelussa.
