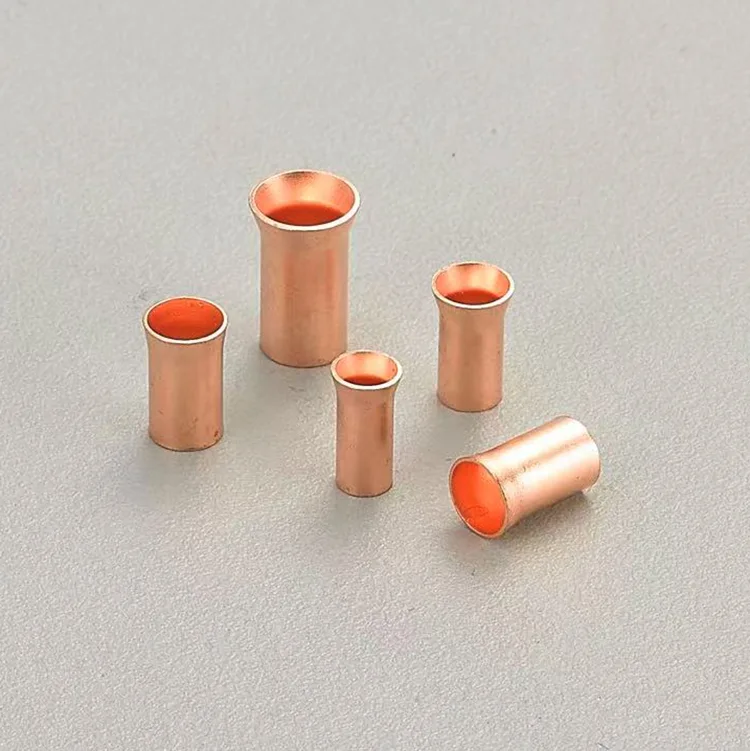

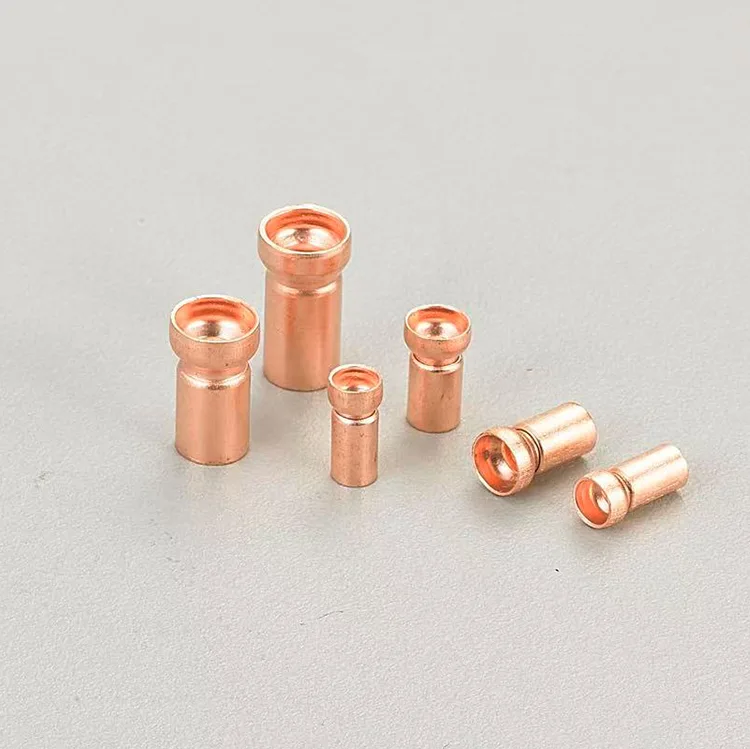

Pinnoitettu punainen kupariholkki

Vaikka puhdas T2-punakupari tarjoaa erinomaisen bulkkijohtavuuden, pinnan kunto määrittää todellisen suorituskyvyn juotos- ja kosketussovelluksissa. Laadukasta pinnoitettua punakupariholkkia tarjoaa Zenko, ammattimainen valmistaja Kiinassa. Se korjaa tämän levittämällä kontrolloidun pinnoituskerroksen, joka optimoi pinnan aiottuun käyttötarkoitukseen – olipa kyseessä juottaminen piirilevyyn, irrotettavan kosketuksen tekeminen tai ankarat ympäristöolosuhteet kestävät.

Pinnoitusprosessi alkaa tarkkuuskoneistetulla kupariholkilla. Ennen pinnoittamista osalle suoritetaan monivaiheinen puhdistus ja aktivointi, jotta pinnoite kiinnittyy tasaisesti. Tämä valmisteluvaihe on kriittinen – huono tarttuvuus johtaa pinnoitteen rakkuloitumiseen tai hilseilyyn lämpösyklin aikana, mikä vaarantaa sekä esteettisen että suorituskyvyn.

Oikean pinnoitteen valitseminen sovelluksellesi

Tinapinnoitus on juotettavuuden alan standardi. 3–15 μm tinakerros estää kuparin hapettumisen ja muodostaa pinnan, joka juottaa helposti normaaleissa palautuslämpötiloissa. Zenko säätää tinapinnoituksen paksuuden ±1 μm:iin, mikä varmistaa tasaisen juotostehon suurilla tuotantomäärillä.

Valmistuksen huippuosaamista Zenkolla

Zenkon pinnoituslinja on integroitu CNC-koneistuspajaamme, joten voimme hallita koko valmistusprosessia raaka-aineesta valmiiseen pinnoitettuun holkkiin. Tämä vertikaalinen integraatio tarkoittaa nopeampaa käsittelyä, parempaa laadunvalvontaa ja kykyä vastata mukautettuihin pyyntöihin, joita itsenäiset pinnoitusliikkeet eivät pysty käsittelemään tehokkaasti.

Jokaiseen pinnoitettuun punaiseen kupariholkkiin liitetään pinnoitteen paksuusmittaus (XRF tai poikkileikkaus), tartuntatestitulokset (taivutustesti ASTM B571:n mukaan) ja juotettavuustestiraportit pyynnöstä. Säänneltyjen toimialojen asiakkaille tarjoamme myös materiaalisertifikaatteja ja RoHS/REACH-yhteensopivuusasiakirjoja.

Missä pinnoitetut holkit tuottavat arvoa

Piirilevykokoonpanossa tinatut punaiset kupariholkit juottavat tasaisesti ja luotettavasti, mikä vähentää tyhjiä paikkoja ja parantaa liitoksen luotettavuutta. RF- ja suurtaajuuselektroniikassa hopeoidut holkit ylläpitävät signaalin eheyttä minimoimalla kosketusresistanssin jokaisessa liitäntäpisteessä. Teollisuus- ja meriympäristöissä niklatut holkit kestävät korroosiota ja säilyttävät suorituskyvyn vuosien ajan.

Zenko työskentelee suoraan suunnitteluinsinöörien kanssa määrittääkseen optimaalisen pinnoitustyypin ja paksuuden kullekin sovellukselle. Suunnittelutiimimme voi tarkistaa piirustuksesi, suositella vaihtoehtoja, jos kustannuksia tai suorituskykyä voidaan parantaa, ja toimittaa näytteitä validointitestausta varten. Ota yhteyttä jo tänään keskustellaksesi tinattujen punaisten kupariholkkien vaatimuksista.

Aloita mukautettu tilaus

Lähetä tekniset tiedot tai piirustukset Zenkolle nopeaa tarjousta ja näytejärjestelyä varten. Suunnittelutiimimme vastaa yleensä 24 tunnin kuluessa suosituksista ja hinnoittelusta.

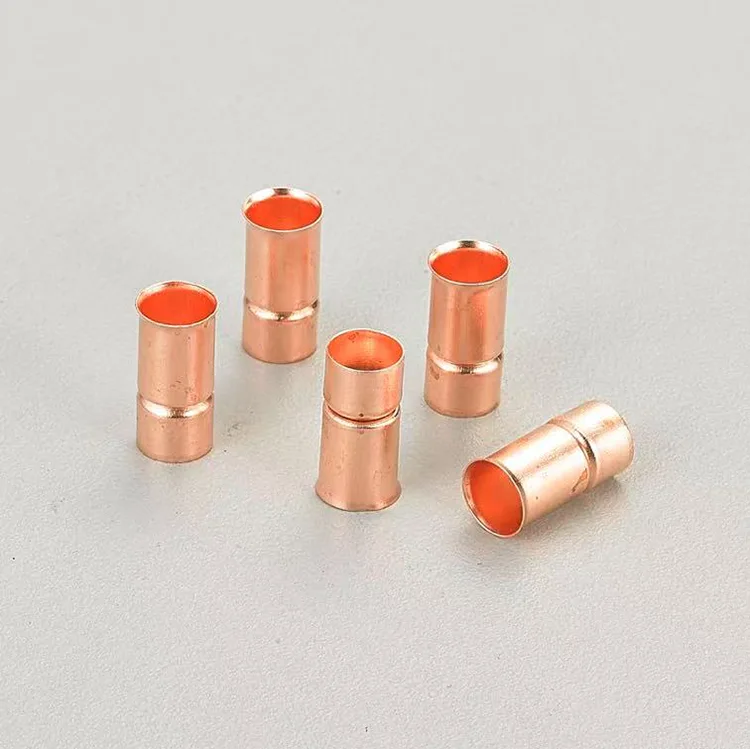

Eristämätön Butt-liitin (Koot voidaan mukauttaa)
							Materiaali: punainen kupari (C1220/TP2)
ITEN NO.	Mitat (mm)						Kaapelin koko
	L	D	d1	W	W1	F	mm2	A.W.G
2,75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4.55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Pinnoitus	Tinapinnoitus, nikkelipinnoitus, pinnan hapettumisenesto
Kovuus ja tila	M / K / Y2 （HV45-75/ 90-110/ 110-130)
Huomautus:	Hyväksy minkä tahansa kokoisia mukautettuja tilauksia
