Kupari Butt Terminal

Osta laadukas Copper Butt Terminal Zenkon tehtaalta Kiinasta. Ne ovat merikäyttöisiä kuparisia pistoliittimiä, jotka on valmistettu erittäin puhtaasta kuparista ammattimaisella hapettumisenestokäsittelyllä. Erinomaisen kosteuden- ja suolan kestävyytensä ansiosta ne soveltuvat hyvin merenkulun jakelukaappiin ja sähköverkkojärjestelmiin. Sähköalan standardien mukaiset liittimet säilyttävät vakaan kontaktin suorituskyvyn löystymättä puristamisen jälkeen ja tuottavat alhaisen lämpötehon, mikä varmistaa turvalliset, vakaat ja luotettavat piiriliitännät.

Tuotteen yleiskatsaus

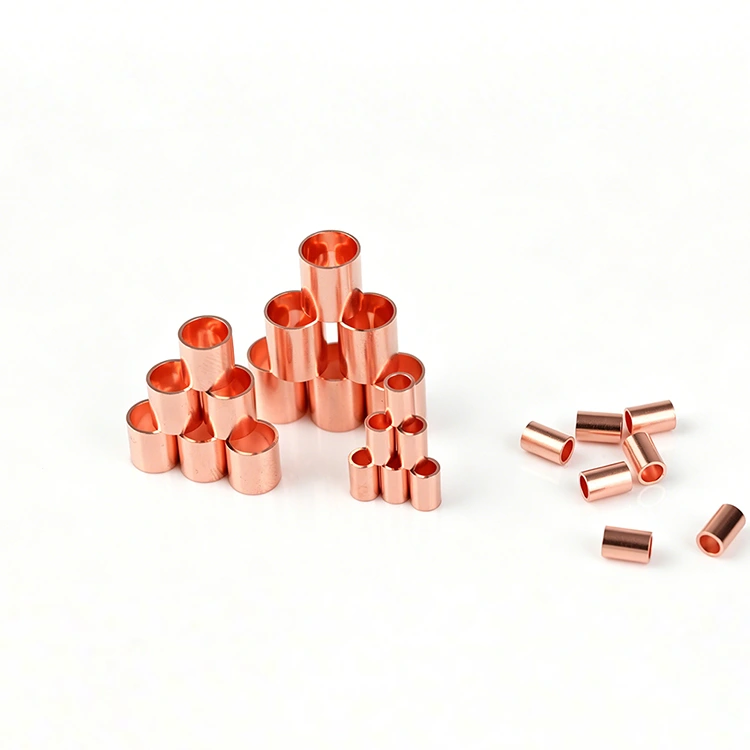

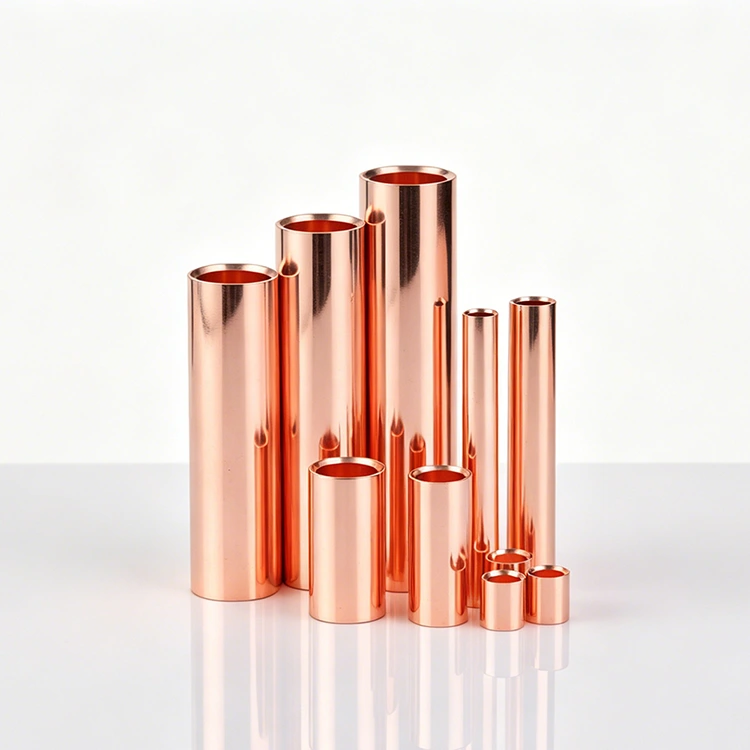

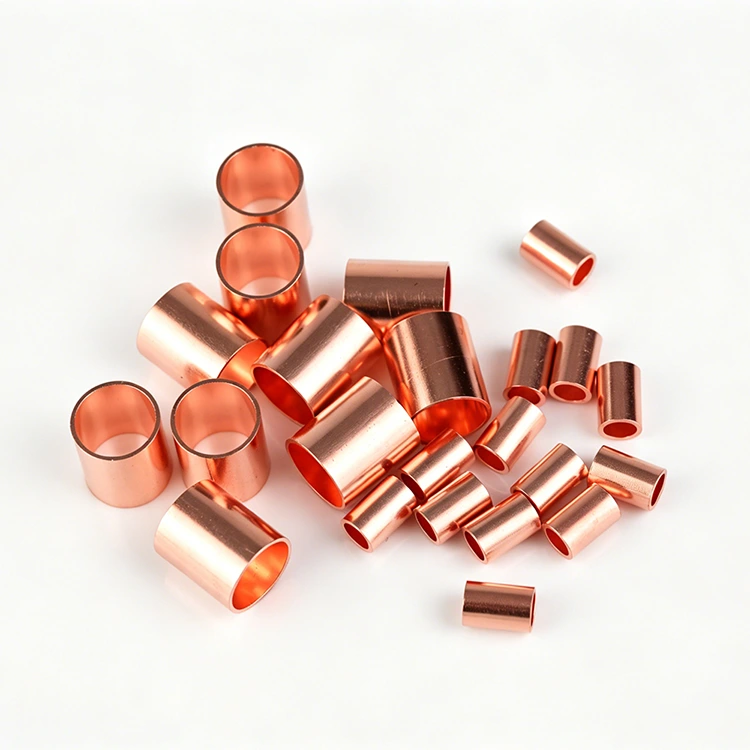

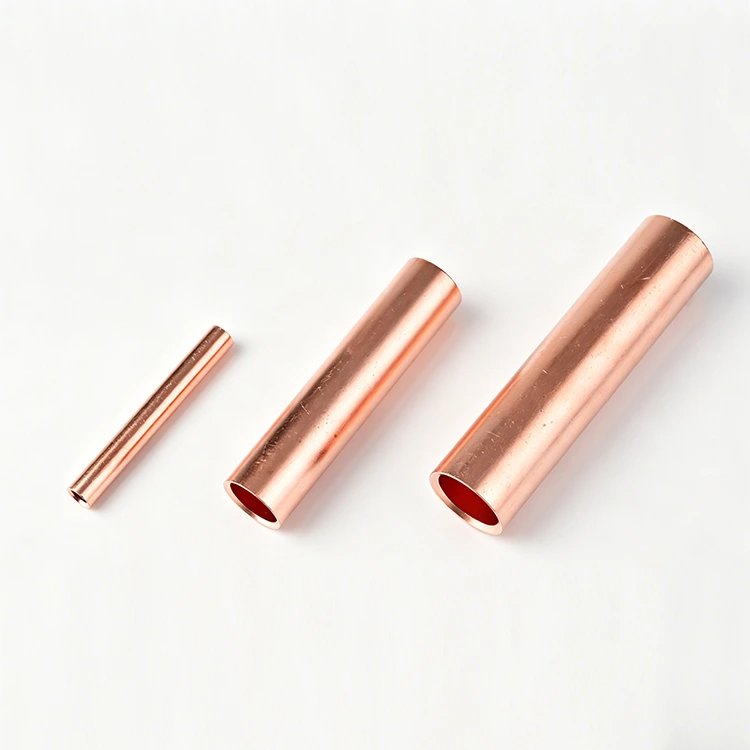

Zenko Copper Butt Terminals ovat tehokkaita ja kestäviä sähköliittimiä, jotka on suunniteltu erityisesti turvallisiin ja luotettaviin johtoliitäntöihin teollisuus- ja meriympäristöissä. Valmistettu erittäin puhtaasta punaisesta kuparista, jossa on ammattimainen antioksidanttipassivointikäsittely, paksunnettu putken seinämä, hyvä paineenkesto ja erinomainen sähkönjohtavuus. Kupariliittimet Käytetään laajasti sähkönjakelukaapeissa ja sähkönohjausjärjestelmissä, moottoreissa, laivoissa.

Tärkeimmät ominaisuudet

● Valmistettu 99,9 % erittäin puhtaasta punakuparista, alhainen kuumennus ja korkea johtavuus

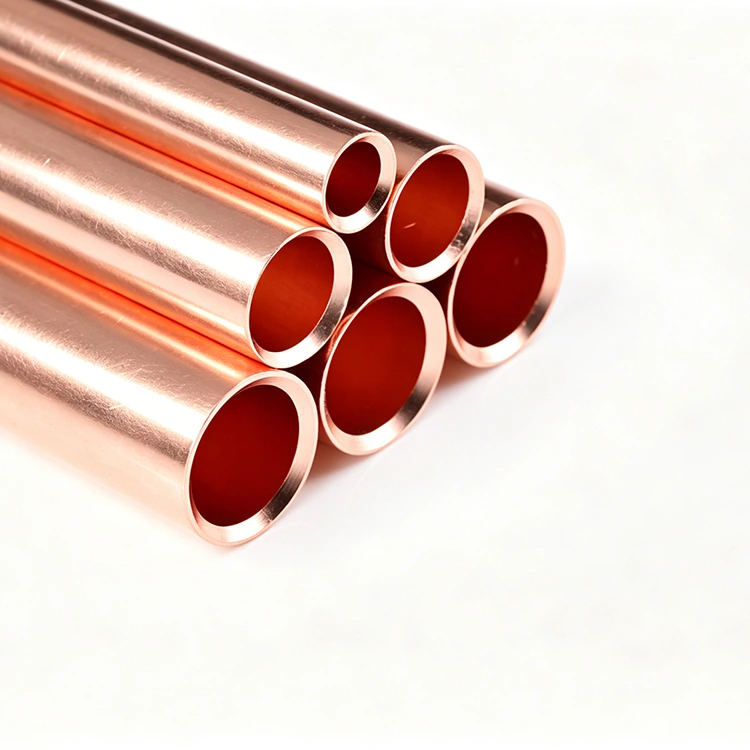

● Paksutettu saumaton putkirakenne, korkea paineenkesto ja vahva ulosvetolujuus

● Purseeton sisäseinä, ei vaurioita langan ydintä asetettaessa

● Kylmäpuristusliitos, hitsausta ei tarvita, helppo ja nopea asennus

● Hapettumisenesto- ja suolankestävä, sopii ankariin meriympäristöihin

● Valmistettu tiukasti kansainvälisten sähköalan standardien mukaisesti

Tekniset parametrit

● Materiaali: T2 erittäin puhdasta punaista kuparia

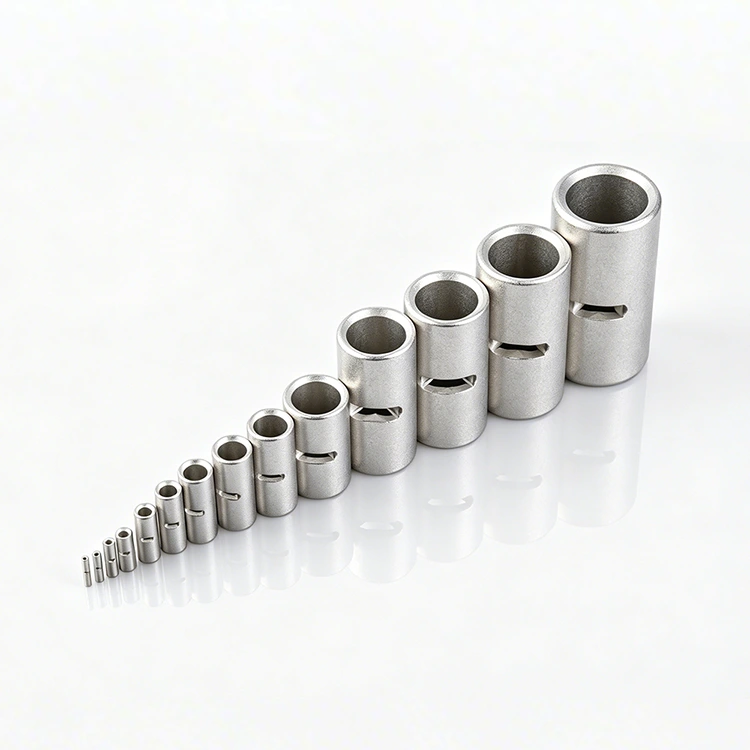

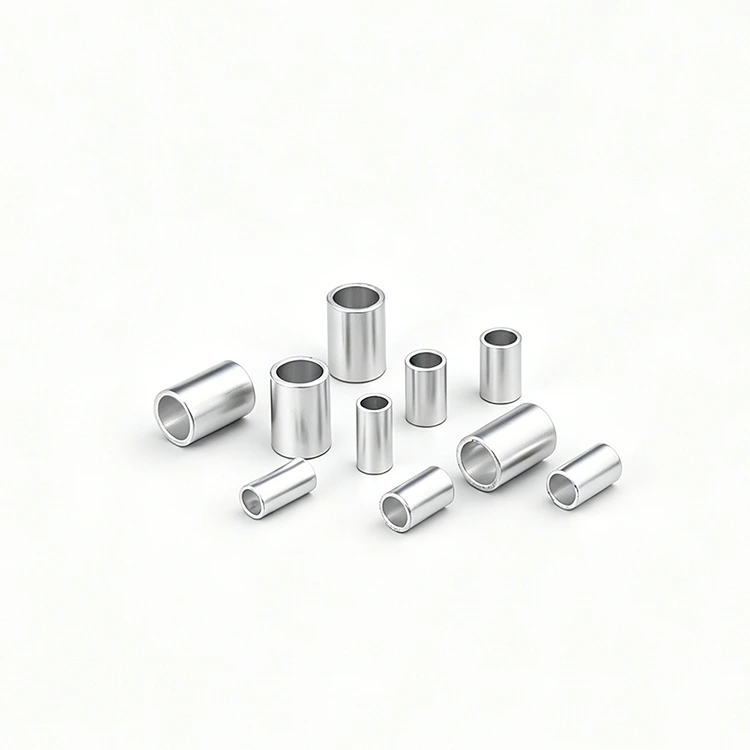

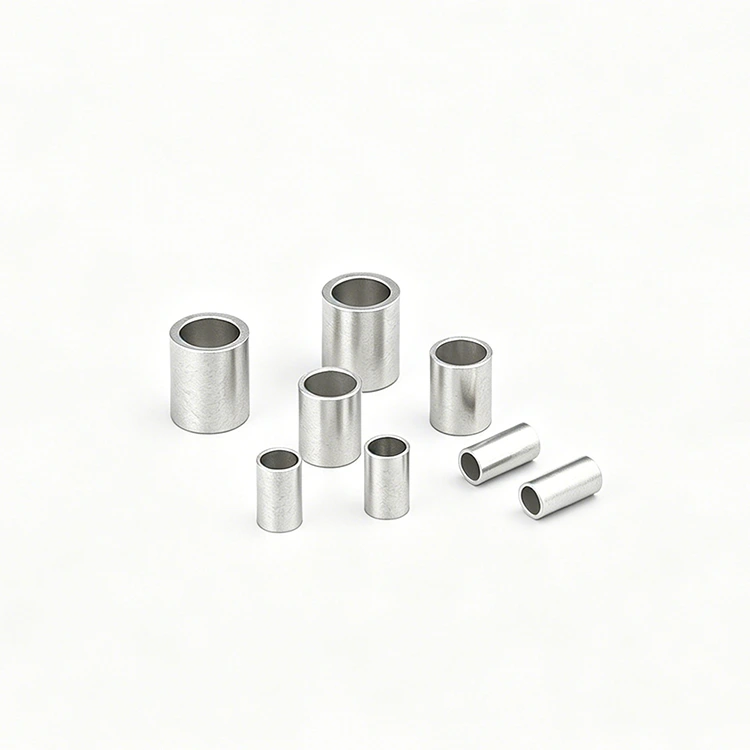

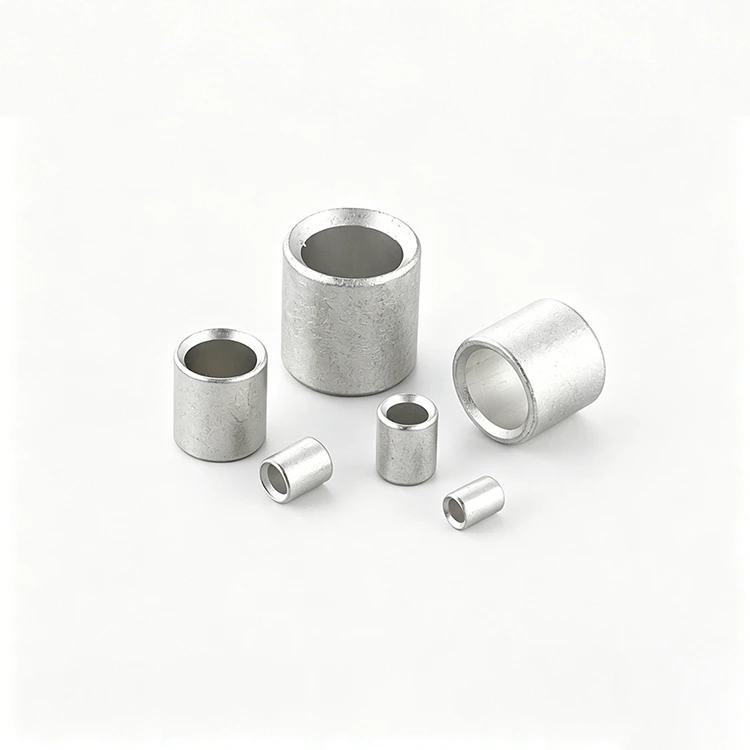

● Pintakäsittely: tinattu / paljas kupari valinnainen

● Liitäntätyyppi: Kylmäpuristus

● Johdinmitta: AWG22-AWG4, räätälöity saatavana

● Käyttölämpötila: -40 ℃ ~ +125 ℃

● Suolasumutuskestävyys: ≥48 tuntia

● Kestojännite: ≥2kV AC

Sovellusalue

● Laivan jakelukaappi ja laivan sähköjärjestelmä

● Teollisuusmoottorit, generaattorit ja ohjauspaneeli

● Sähkönjakelukaappi, kytkinkaappi, automaatiolaitteet

● Aurinkoenergia, tuulienergia uusi energiajärjestelmä

● Raskas teollisuusjohdotus ja sähköverkkoprojekti

● Automaatio- ja sähkökonelaitteet

Asennusohjeet

1. Kuori langan eristys sopivan pituiseksi ja pidä langan ydin täydellisenä.

2. Työnnä johto kokonaan liittimeen.

3. Käytä ammattimaista puristustyökalua puristaaksesi tiukasti.

4. Tarkista kiinteys vetämällä lankaa hieman.

5. Käytä lämpökutisteputkea eristykseen ja korroosiosuojaukseen.

Laadunvarmistus

Zenkon tehtaan All Copper Butt Terminals läpäisevät raaka-ainetestin, suolasuihkutestin, suurjännitetestin, vetolujuustestin ja mittatarkastuksen. Vakaa laatu, luotettava suorituskyky, Zenkon tehdas tukee bulkkitukkumyyntiä ja räätälöintiä.

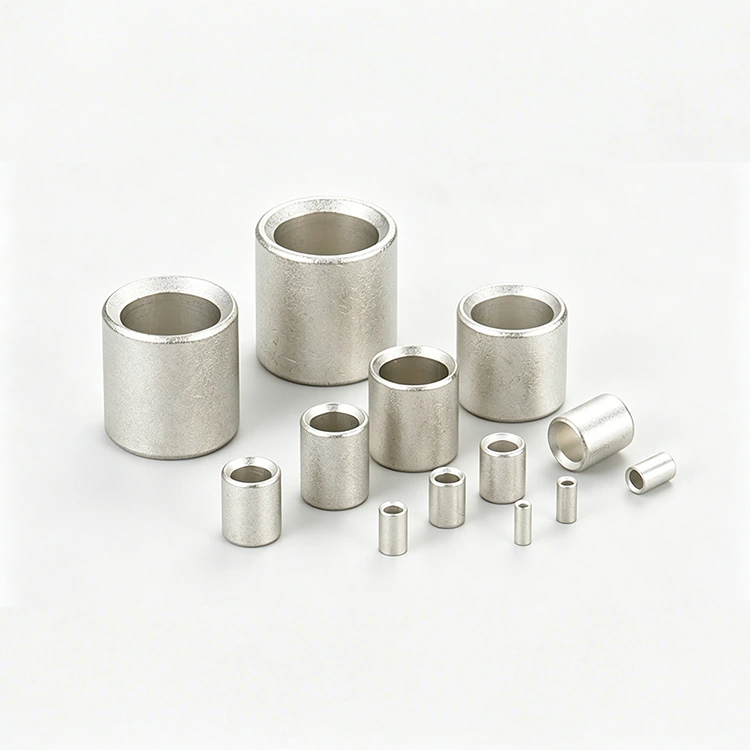

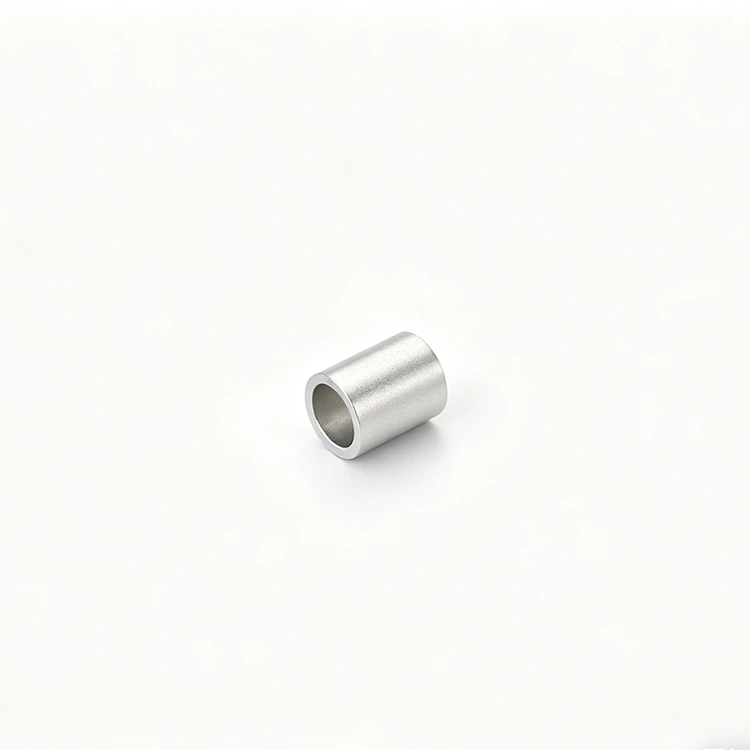

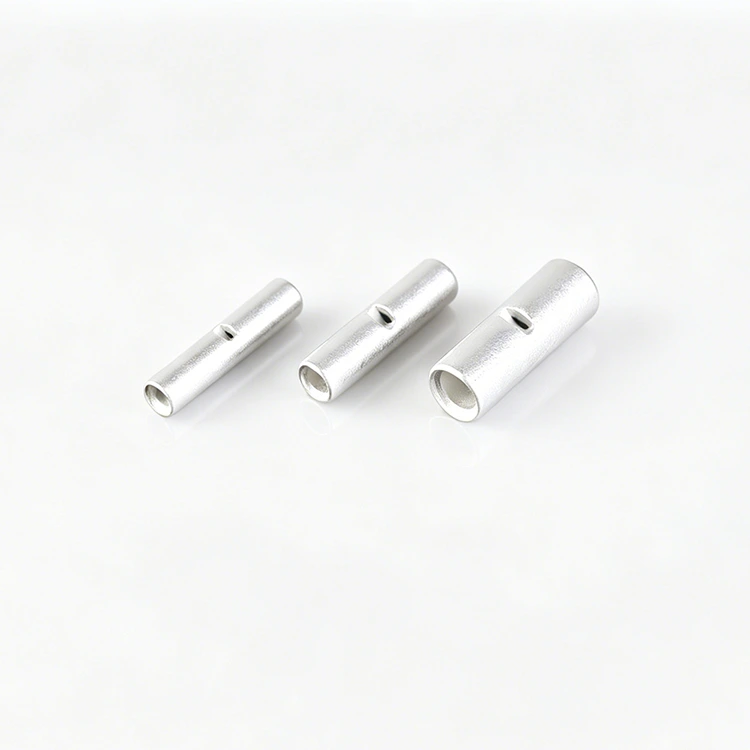

Eristämätön Butt-liitin (Koot voidaan mukauttaa)
Materiaali: punainen kupari (C1100/C1220)
ITEN NO.	Mitat (mm)				Kaapelin koko
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
