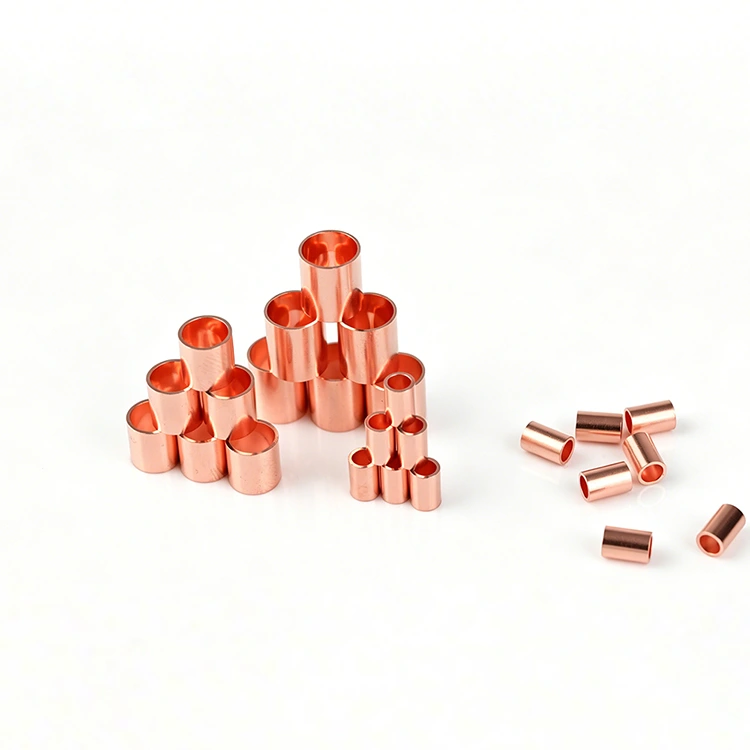

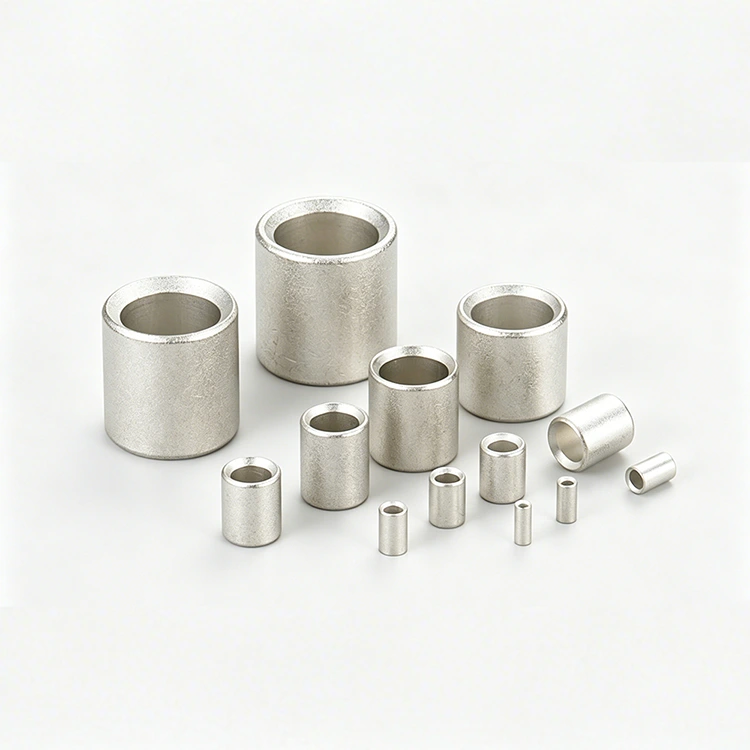

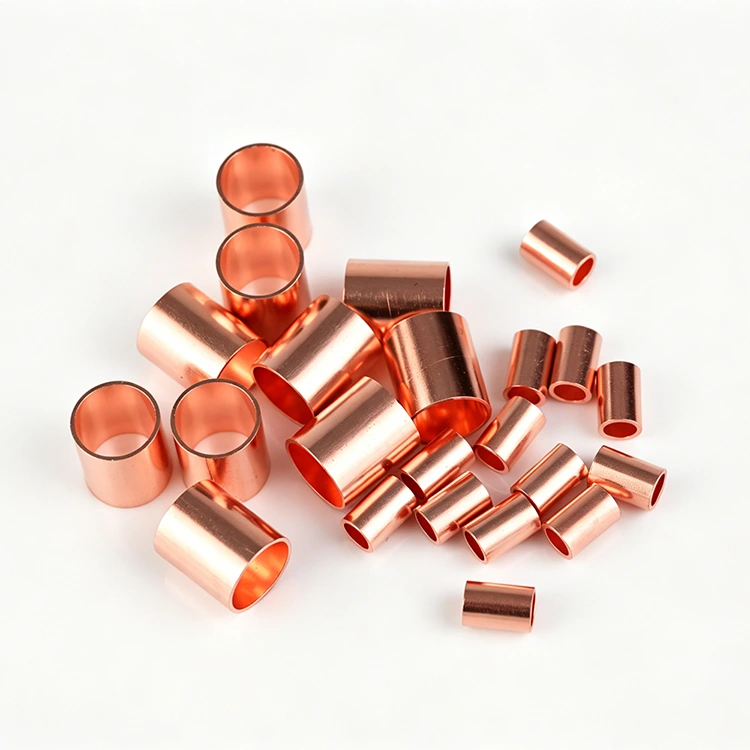

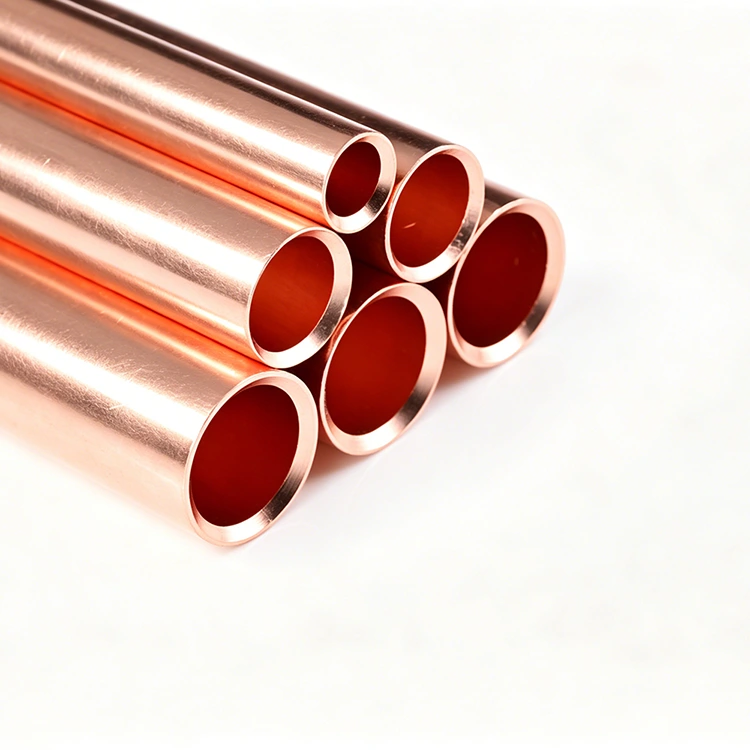

Korkeavirtainen punakuparinen pääteliitin

Laadukas Korkeavirtainen punakuparinen puskuliitin on kiinalaisen valmistajan Zenkon tarjoama. Se toimii ammattimaisina kupariliittiminä, jotka on räätälöity uusiin energiaskenaarioihin. Valmistettu erittäin puhtaasta ja korkean johtavuudesta kuparimateriaalista, ne soveltuvat täydellisesti aurinkosähkö-, energianvarastointi- ja uusien energiaajoneuvojen johdotusjärjestelmiin. Kevyen rakenteen ansiosta asennustilaa säästävä tuote kattaa täydellisen kokovalikoiman ja tukee räätälöityjä määrityksiä. Vahvan puristussuorituskyvyn ja vakaan sähkökontaktin ansiosta se täyttää täysin erilaisten uusien energialaitteiden suurvirtaliitäntävaatimukset.

Mikä on korkeavirtainen punakuparinen päätepääte?

Zenko Factoryn korkeavirtaiset punakupariset päittäisliittimet ovat ammattitasoisia, järeitä kupariliittimiä, jotka on suunniteltu sekä meri- että uusiin energiasovelluksiin. Nämä liittimet on valmistettu erittäin puhtaasta, korkean johtavuuden omaavasta punakuparista, jossa on edistyksellinen hapettumisenestokäsittely, ja ne tarjoavat poikkeuksellisen kosteuden ja suolan kestävyyden, vakaan sähkökontaktin ja alhaisen lämmönmuodostuksen suurilla virtakuormilla. Ne on suunniteltu täyttämään sähköalan standardit, ja ne tarjoavat turvalliset, tärinää kestävät puristusliitokset, jotka pysyvät tiukoina löystymättä, joten ne ovat ihanteellisia turvallisiin ja luotettaviin johtoliitäntöihin ankarissa ympäristöissä.

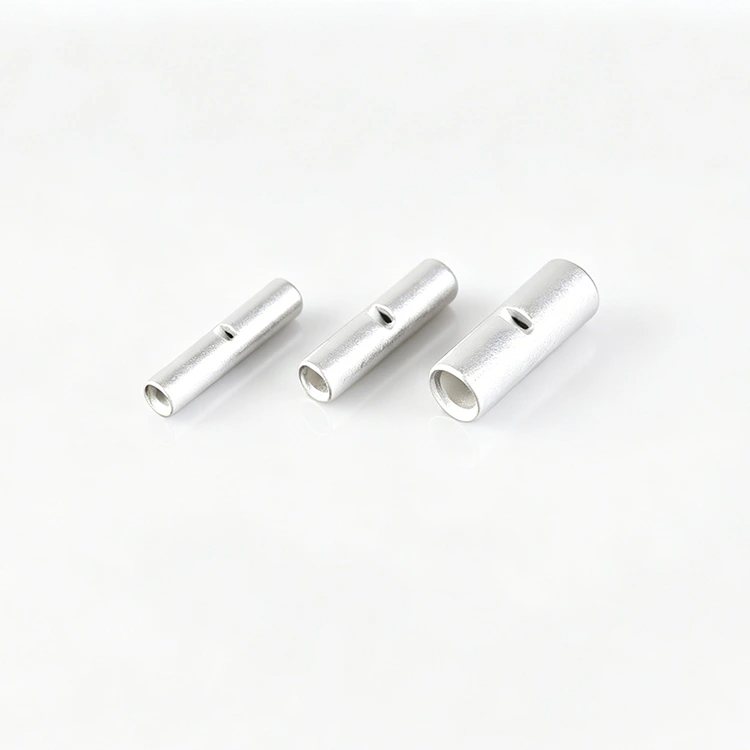

Eristämätön Butt-liitin (Koot voidaan mukauttaa)
Materiaali: punainen kupari (C1100/C1220)
ITEN NO.	Mitat (mm)				Kaapelin koko
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Tärkeimmät ominaisuudet ja edut

● Suurivirtainen punainen kuparirakenne: Valmistettu 99,9 % puhtaasta korkean johtavuuden punaisesta kuparista, mikä varmistaa alhaisen lämmöntuoton ja tehokkaan voimansiirron raskaassa kuormituksessa.

● Marine-Grade Protection: Ammattimainen hapettumisenesto- ja passivointikäsittely tarjoaa erinomaisen kosteuden- ja suolaroiskeenkestävyyden, sopii laivojen jakelujärjestelmiin ja ankariin teollisuusympäristöihin.

● Uusi energia optimoitu: Räätälöity uusiin suuria kysyntäskenaarioita varten, mukaan lukien aurinkosähköjärjestelmät, energian varastointiyksiköt ja sähköajoneuvojen johdotusjärjestelmät.

● Turvallinen, tärinää kestävä puristus: Tasainen puristussuorituskyky varmistaa pysyvät, tiiviit liitokset, jotka eivät löysty tärinän tai lämpösyklin vaikutuksesta.

● Tilaa säästävä kevyt rakenne: Kompakti, kevyt rakenne säästää asennustilaa säilyttäen samalla vankan mekaanisen lujuuden.

● Täysi kokovalikoima ja mukauttaminen: Saatavilla on täydellinen kokovalikoima, joka tukee mukautettuja eritelmiä ainutlaatuisten projektivaatimusten täyttämiseksi.

● Toimialan yhteensopiva suorituskyky: Valmistettu täyttämään sähköalan standardit, mikä takaa vakaan koskettimien suorituskyvyn ja luotettavat piiriliitännät.

Tekniset tiedot

● Materiaali: erittäin puhdasta punaista kuparia

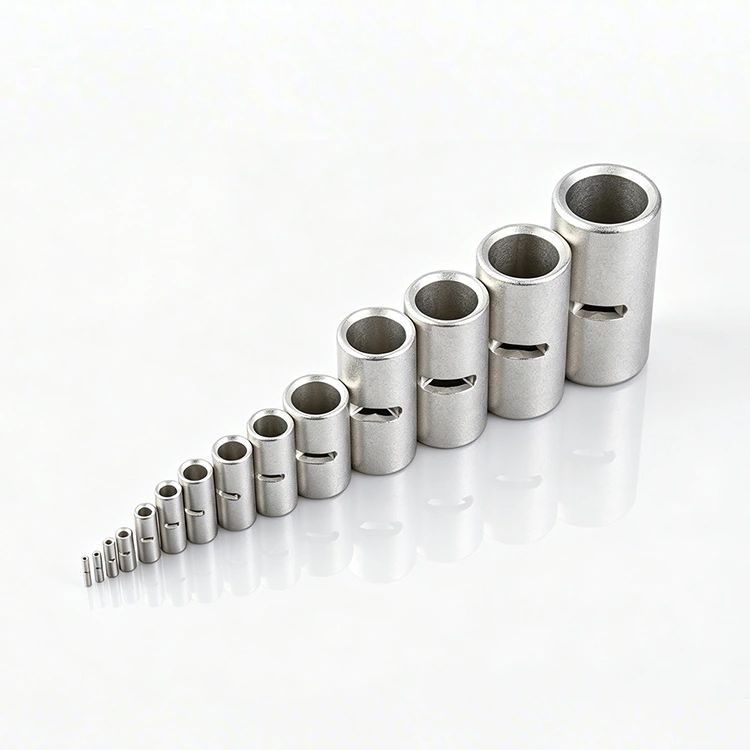

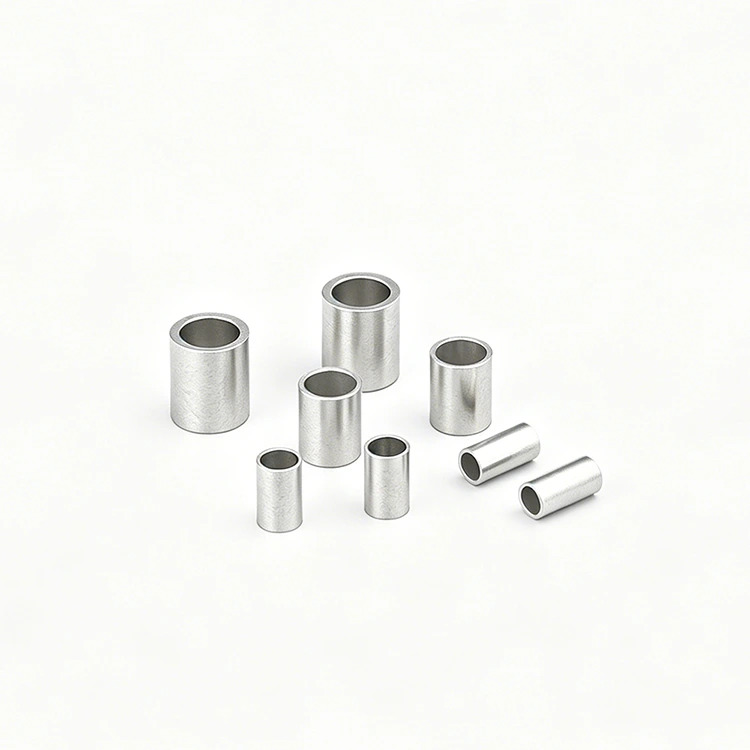

● Pintakäsittely: Antioksidanttipassivointi (valinnainen tinapinnoitus saatavilla)

● Liitäntätyyppi: Kylmäpuristus (ei vaadi hitsausta)

● Nimellisvirta: Jopa 600 A (vaihtelee koon mukaan)

● Käyttölämpötila: -40°C - +125°C

● Suolasumutuskestävyys: ≥ 72 tuntia (neutraali suolasumutesti)

● Kestojännite: ≥ 2kV AC (alan standardien mukaan)

● Johdinalue: AWG 22 - AWG 2/0 (saatavana mukautettuja kokoja)

Laajat sovellukset

● Laivojen jakelukaapit ja laivojen sähköjärjestelmät

● Aurinkosähköjärjestelmät (PV).

● Energian varastointijärjestelmät (ESS) ja akkupankit

● Sähköajoneuvon (EV) ja hybridiajoneuvon johdotus

● Teollisuuden suurvirtalaitteet ja sähköverkot

● Automaatioohjauspaneelit ja raskaat koneet

● Tuulivoiman tuotanto ja uusiutuvan energian hankkeet

Asennusohjeet

1. Johdon valmistelu: Kuori eristys johtimen päästä niin, että se vastaa liittimen pituutta ja varmista, että säikeitä ei katkea tai vaurioidu.

2.Asennus: Työnnä kuorittu johto kokonaan liittimeen, kunnes se saavuttaa piipun pään.

3. Puristus: Käytä korkealaatuista, kokoa vastaavaa puristustyökalua kohdistaaksesi tasaisen paineen liittimen piippuun.

4.Tarkastus: Vedä varovasti johtoa varmistaaksesi, että liitäntä on lujasti luistamatta tai liikkumatta.

5. Eristys: Peitä puristettu liitos kutisteputkella tai sähköteipillä suojaamaan kosteudelta, korroosiolta ja oikosululta.

Laadunvarmistus

Kaikki Zenkon suurvirtaiset punakupariset päätyliittimet läpikäyvät tiukat laadunvalvontatestit, mukaan lukien:

● Raaka-aineen koostumuksen ja johtavuuden testaus

● Suolasumun ja korroosionkestävyyden testaus

● Suurvirtakuormituksen ja lämmöntuotannon testaus

● Mekaaninen ulosvetovoiman ja tärinän testaus

● Mittatarkkuus ja puristussuorituskyvyn tarkastus

Zenko Factory on sitoutunut tarjoamaan luotettavia, suurivirtaisia ​​punakuparisia pääteliittimiä, jotka täyttävät vaativimmatkin merenkulun, teollisuuden ja uudet energiavaatimukset.
